新闻中心

加固、切割、拆除、设计、HiperFloor地坪

新闻中心
联系我们

北京总部: 北京市西三环丽泽SOHO南塔3105室 (城市更新展厅)

北京市昌平区鼓楼南街佳莲时代广场1-503室 (财务部、企划部)

沈阳市沈河区CBD华府新天地C4楼4116室 (北方大区)

武汉市东湖高新区大悦城慧悦菁英公馆五号楼1407(中部大区)

联系电话:010-69708870

公司新闻
您的位置:中拓兴业 > 新闻中心 > 公司新闻 >
中拓兴业-主要建筑结构加固方法简介
发布时间:2019-06-27 14:15 来源:中拓兴业 阅读:
主要建筑结构加固方法简介
        20世纪50、60年代国家开始建造了大批钢筋混凝土厂房和公建、办公楼。这些房屋使用至今也有三四十年的历史,由于使用维修不当或者建造质量原因,许多房屋存在这样或那样的问题。有些相当严重,危及结构安全。 由于土建投资大,所以尽管房屋存在一些问题,往往不会因此拆除重建。而是采用结构加固的办法,只要花少量的投资来维修、加固就可以恢复其承载力,确保安全使用。 另外由于新的使用要求,房屋要改变用途或进行夹层等也需要对原结构进行加固。 所以,今后的加固工程量是很大的。从事加固行业是有很大的发展空间的。
        由于结构加固种类及方法繁多,现简介以下几种加固方法。

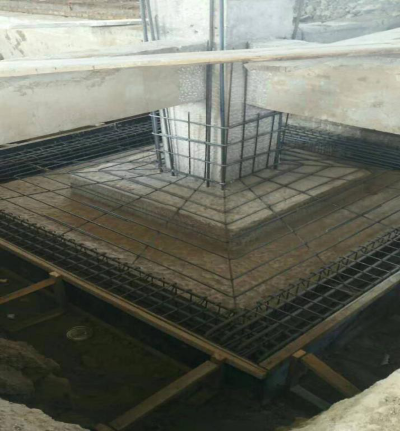

        (1)加大截面加固法





       此方法已具备成熟得设计及施工方法。适用于板、柱、墙、梁等一般结构的混凝土加固。但是此方法施工作业周期较长,影响建筑物的正常使用时间,且使用此方法后, 建筑物的净空将减少。
        (2)置换混凝土加固法
        置换混凝土加固法同样具备加大截面法的优点,但是此方法不影响建筑物的净空,但一般用于有严重缺陷的梁、柱等混凝土承重构件的加固。
        (3)粘结外包型钢加固法
        该方法施工简单,现场操作量较小 加固形式安全可靠,但是钢材的消耗量较大,造假成本偏高,且不宜在无防护的情况下用于600C以上高温场所;在要求大幅度提高混   凝土承载力且不允许加大界面尺寸时,常用此方法加固。

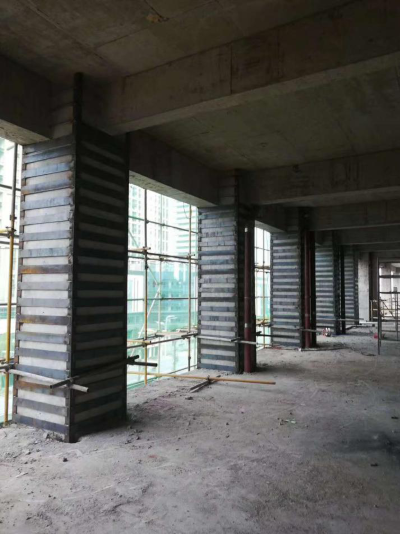

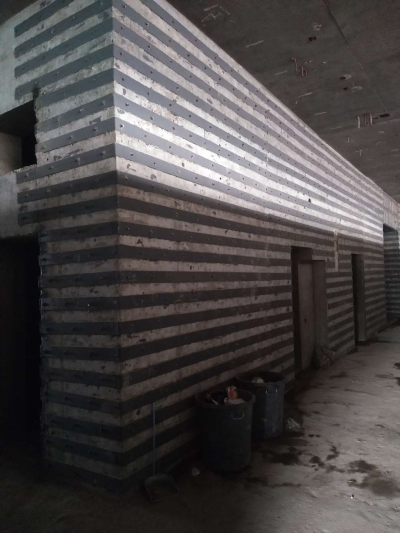

        (4)粘贴钢板加固法
        该法施工快速、现场无湿作业或仅有抹灰等少量湿作业,对生产和生活影响小,且加固后对原结构外观和原有净空无显著影响,但加固效果在很大程度上取决于胶粘工艺  与操作水平;适用于承受静力作用且处于正常湿度环境中的受弯或受拉构件的加固。

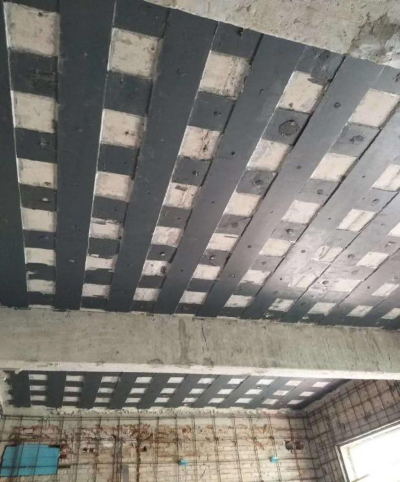

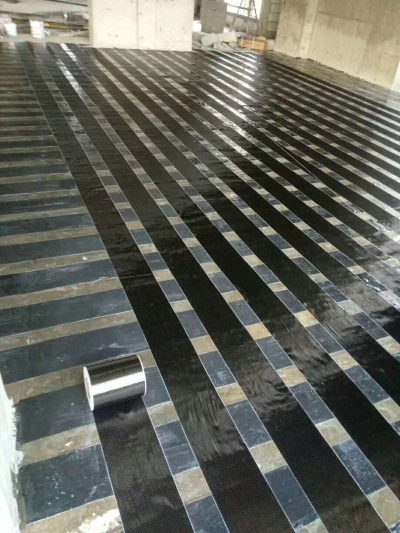

        (5)粘贴纤维织物(布)复合材加固法
        即用改性环氧树脂粘贴各种符合国标GB50367-2013规定的碳纤维单向织物布复合材,S玻璃布,(玄武岩布),E玻璃纤维单向织物布及GB/T221491-2008规定的芳纶布,芳玻韧 布复合材具有粘贴钢板相似的优点外,还具有耐腐浊、耐潮湿、几乎不增加结构自重、耐用、维护费用较低等优点,但需要专门的防火处理,适用于各种受力性质的混凝土结构构 件和一般构筑物。


        (6)绕丝法
        该法的优缺点与加大截面法相近;适用于混凝土结构构件斜截面承载力不足的加固,或需对受压构件施加横向约束力的场合。
        (7)锚栓锚固法
        该法适用于混凝土强度等级为C20~C60的混凝土承重结构的改造、加固;不适用于已严重风化的上述结构及轻质结构。
       (8)防锈阻锈加固法
       该法主要用在旧建筑物发生钢筋锈蚀或者新建建筑物使用环境恶劣的情况下,阻止和防止钢筋生锈蚀胀破坏结构的技术方法。

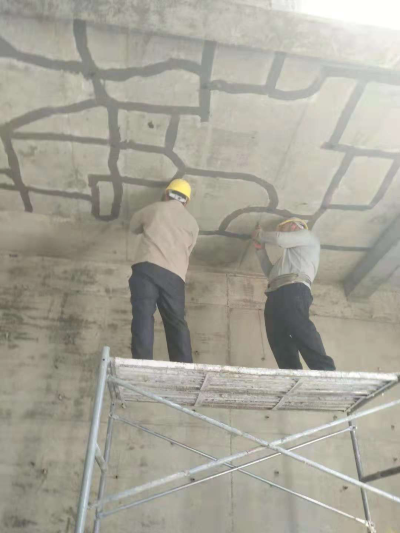

       (9)混凝土裂缝修补加固法
       裂缝修补加固技术简介:
       根据《混凝土结构加固技术规范》(CECS 25:90)中有关说明,构件裂缝宽度小于0.3㎜,仍属基本满足设计要求,不需加固,采用灌浆修补措施进行处理。对于小于0.1㎜ 的裂缝进行封闭处理,防止裂缝中的钢筋锈蚀和混凝土的进一步老化。对于大于0.1㎜的裂缝采用灌注裂缝修补胶的方法,充填胶结裂缝中的钢筋和混凝土。针对工程中遇      到的结构裂缝,首先分析引起裂缝产生的原因和裂缝性质。不同性质裂缝采用不同的修补方法。根据设计要求,当裂缝宽度小于0.3mm时,采用环氧树脂浆液进行表面封闭;当裂缝宽度大于0.3mm,小于0.7mm时,采用环氧树脂浆液压力灌注;当裂缝宽度大于1.0mm时,应报设计人员另行处理,有可能采用其他类型加固处理。



北京中拓兴业工程技术有限公司  ICP备案编号:京ICP备65298475号-1

办公室电话:010-69708870    工程部:010-60700398    邮箱:beijingzhongtuo@163.com

友情链接:锯片 金鼎防爆 可燃气体报警器 中拓 迪安波 网站地图

北京中拓
